立式螺带式搅拌机

详细介绍

● 前言

在化学工业领域,有许多高粘度流体的混合、固含量很高的膏状物料的混合,等问题。传统的搅拌器(如框式搅拌器、锚式搅拌器、蜗轮式搅拌器等)在这种场合不适用,或混合质量和效率十分低下。为解决上述问题,索孚公司的科技人员通过多年的研究,成功开发了LLD系列螺带式搅拌机这种高粘流体、高固含量的混合设备。该设备广泛应用于石化、农药、精细化工、高分子聚合、制药、食品、化妆品、染料、涂料、水处理等行业。

● 结构

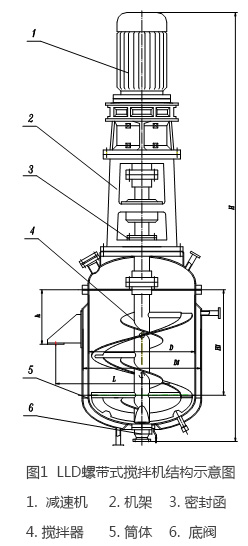

LLD系列螺带式搅拌机结构如图1所示,主要由摆线减速机、机架、密封函、搅拌器、筒体、底阀等组成。

● 工作原理

该机由摆线减速机直接驱动搅拌轴旋转。搅拌轴由与筒体吻合的螺带及实心螺旋组成,旋转时,螺带将物料由下向上沿反应釜筒体内壁盘旋提升。运转时物料在其作用下产生了不规则的对流、剪切、掺混、扩散等,形成全方位的三维运动。搅拌轴的中心是一实心面体螺旋,在运转时将靠中心的物料下压,形成物料的大循环。如此不断反复,使物料在短时间内达到均匀混合。

● 特点

该机除减速机外机内无任何传动机构,对物料不产生污染,因此特别适合对卫生要求高的粉料混合,同时也使该机总体结构紧凑,占地面积小,能耗低。操作、维修方便。同时该设备还具有以下特点。

1、无混合死区。

2、混合质量好、混合效率高。

3、传热能力可大幅度提高。

4、适应多种复杂工艺和介质的混合要求,特别适合高粘度流体与高含固量介质的混合。

5、可采用普通夹套、螺旋板夹套或半圆盘管等传热方式。

● 技术参数

型号 LLD-0.2 LLD-0.5 LLD-1.5 LLD-3 LLD-5
全容积(m3) 0.27 0.8 1.87 3.65 6.23
有效容(m3) 0.15 0.6 1.22 3.00 4.26
筒体直径D(mm) 600 900

1200

1500 1800
夹套直径D1(mm) 700 1000 1300 1700 1900
筒体直边高度H1(mm) 800 900 1200 1500 1800
总功率(kW) 2-5 4-11 8-15 10-20 20-40
转速(rpm) 30-60 30-60 5-30 5-40 5-30
支座中心距L φ992 φ1460 φ1760 φ2164 φ2470
支座孔径n-d 4-φ24 4-φ24 4-φ24 4-φ30 4-φ30
支座至筒盖h 550 420 500 600 600
外形尺寸 D1×H φ700X2900 φ1000X3100 φ1300X3800 φ1700X4600 φ1900X5500
设备重量 800 1500 2200 4300 7000

注:1、由于物料性质和搅拌目的的不同,表中的功率、转速等技术参数可能会有较大的变化,准确的技术参数和其他外型尺寸在订货后提供;2、本设备内一般为常压,夹套压力及材质可根据用户要求设计。

● 订货须知

1、一般情况本设备材质为SUS304不锈钢,电机采用非防爆电机,如有特殊要求请用户在订货时说明;

2、如用户需要,本搅拌机可配备电控柜和变频调速器。

3、本说明书内容如有修改,恕不另行通知。

索孚科技公司郑重承诺,凡购买我公司产品,一年内保修,终生维护。
