无重力混合机

详细介绍

无重力混合机大体可分为两类一种是普通无重力混合机,一种为飞刀式无重力混合机,后者主要针对物料中含有纤维而进行飞刀切断后再混合的一个种类。广泛用于干粉砂浆、化工、农药、洗涤剂、颜料食品、味精、奶粉、食盐、饲料、化学品、陶瓷、塑料、橡胶添加剂等粉料的干燥与混合。

工作原理与结构

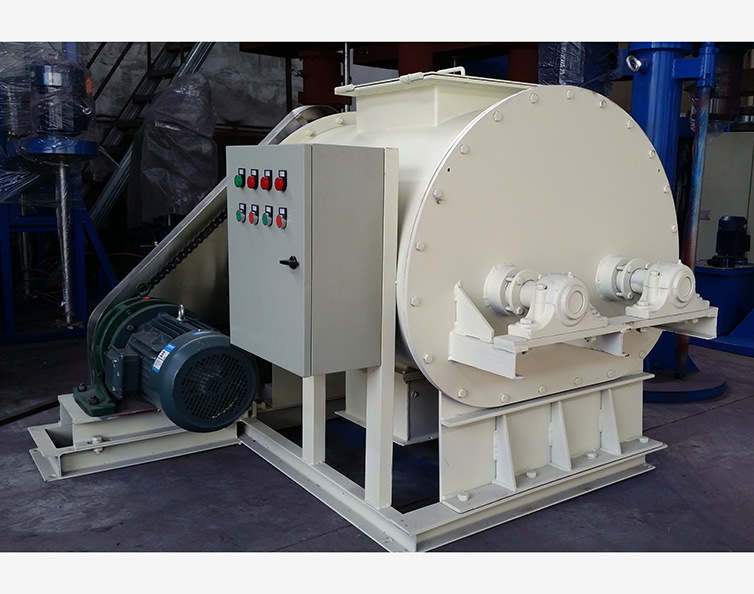

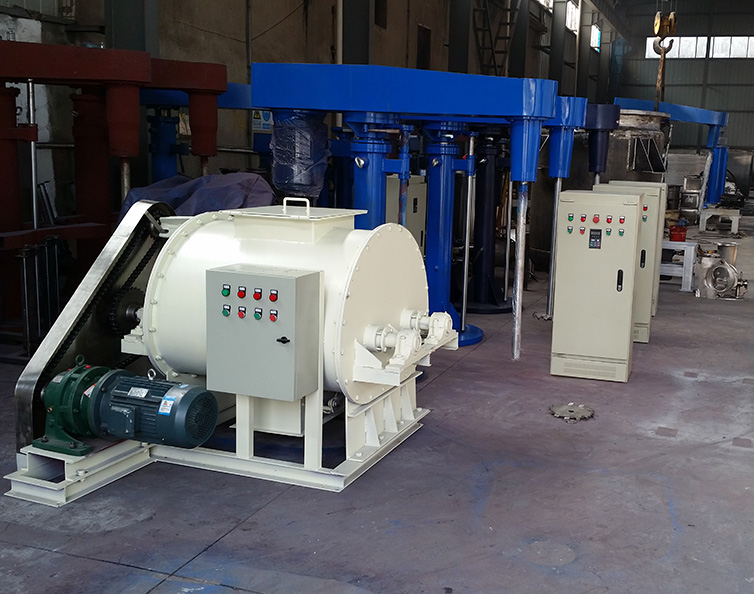

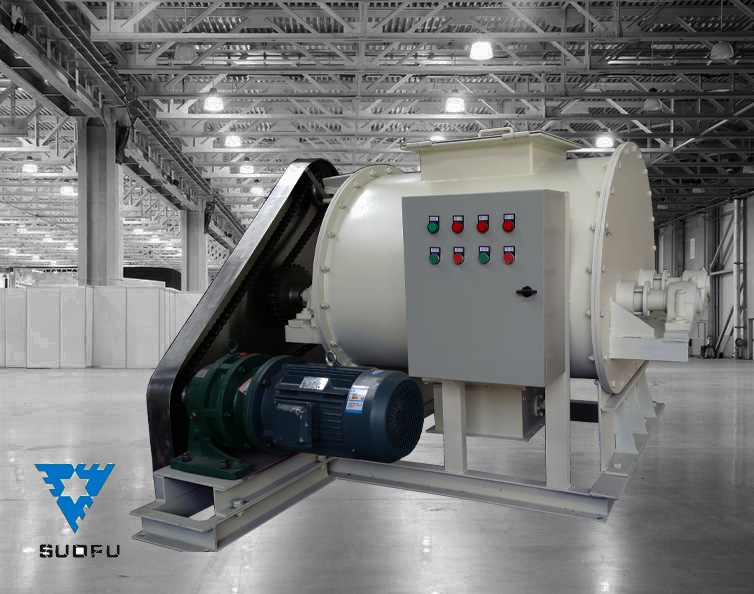

无重力混合机外

无重力混合机内部结构

重力混合机卧式筒体内装有双轴旋转反向的浆叶,浆叶成一定角度将物料沿轴向、径向循环翻搅,使物料迅速混合均匀;为降低设备易损件的更换成本,桨叶叶片可做成两片式,在叶片基座上垫一块可移动小叶片,可直接更换磨损的小叶片,经济快捷; 出料形式一般为气动(手动)翻板阀,圆弧阀门紧密嵌入筒内,与筒内壁齐平,无物料堆积和混合死角现象;标准型有大开门小开门之分,大开门开口到筒边,放料干净快捷,残留少。

无重力混合机是充分利用对流混合原理,即利用物料在混合器内的上抛运动形成流动层,产生瞬间失重,使之达到上佳混合效状态。其混合过程如图。在流动层领域中,物料以一定圆周速度克服离心力,在具有特定角度的桨叶作用下由A移到B,同时机内的移动叶片把它送到C,具有同样特定角度的桨叶再把它送到D,然后由D回到A;并且,物料在特定的重叠叶片作用下,进行轴向移动,实现在全方位范围内进行混合,形成随机的上佳运动状态。

该机在w形的混合室内装有一对以相反方向旋转的轴,在每个轴上安装具有一定角度、一定数量且呈重叠状的桨叶,在具有一定圆周速度的混合室内形成流动层,层内的物料在对流混合原理的作用下进行混合,并在瞬间处于失重状态,因而得到均匀混合物。 在容器上方亦可装有喷液口,进行喷加液体的固-液混合。

该机回转速度为临界速度的50%-80%,当叶片距离较小时,可接近临界速度。

性能特点

减速机带动轴的旋转速度与桨叶的结构会使物料重力减弱,随着重力的缺乏,各物料存在颗粒大小、比重悬殊的差异在混合过程中被忽略。激烈的搅拌运动缩短了一次混合的时间,更快速、更高效。

即使物料有比重、粒径的差异,在交错布置的搅拌叶片快速剧烈的翻腾抛洒下,也能达到很好的混合效果。

无重力混合机可实现17%以下的喷雾操作,加液后黏度太大的物料不适合。可进行固(粉)-固(粉)(粉体粒度300-2000um)混合。

根据用产要求,还可以加装喷液及夹套装置,使之成固(粉)-液(含液量<15%的混合及干燥设备使用。

对比重、粒度差异较大的物料混合不生产分层离析现象。固一固混合在1:1000配比时,标准偏差十万分之三-八。

混合速度快,一般粉体混合只需2-3分钟左右。

低能耗,是一般混合机的1/4-1/10。本机间歇操作,出料阀采用双开门放料,设手动式、气动式出料形式。材质有碳钢、不锈钢两种。

使用的要求和类型

一般情况下会用碳钢或者不锈钢等材质,有腐蚀性的化工物料或者铜粉等物料的搅拌会选用不锈钢材质,而碳钢的多用于搅拌水泥砂浆之类的物料。不过具体材质的选用要根据使用者的工艺要求而论。

无重力混合机好坏的评估依据

A、混合均匀度:分析物料参合好坏的物理量,通过概率论获得,混合均匀度是由混合机种类确定。

B、死角:指物料在混合容器中不能参与混合的物理现象,死角百分比是评价混合机制造好坏的物理量。

C、混合时间:评价混合速度的物理量,指不同物料开始混合到混合达到均匀度要求内的时间,混合时间是由混合机种类及型号确定。

适用范围:

无重力混合机主要用于抗裂砂浆,保温砂浆,粘结砂浆,抹面砂浆,地坪砂浆等各种混合均匀度要求高的干粉砂浆和中高档腻子粉。混凝土外加剂、饲料、化工粉体、食品香料等行业也得到了极大的应用。对喷雾量特别大,及物料黏度特别大的原料混合不适合

安装保养:

要安装在坚固,平实的基础上,安装位置要考虑到配线,维修、

操作之便利。此机传动为链条传动,链条应每班2次滴注机油,使用中应定期调整链条垂度,垂度30-80mm。

试机:

检查各紧固部件是否紧固,减速机注入46#机械油至油位线,链条滴加润滑油。 转向正确无误后开机试运转,试机中无振动、杂音方可投料正常生产。

技术参数表

型号\项目 全容积(M³) 装载系数 电机功率(KW) 外型尺寸(mm) 直径×高 设备重量(kg)
WZ-0.1 0.1 0.4-0.6 3 1218×1218×860 360
WZ-0.25 0.25 0.4-0.6 4 1267x1265x1056 616
WZ-0.5 0.5 0.4-0.6 5.5 1570x1400x1170 864
WZ-1 1 0.4-0.6 11 2413×1800×1480 1150
WZ-2 2 0.4-0.6 18.5 2413×2400×1814 2800
WZ-4 4 0.4-0.6 22 2980×2400×1908 4500
WZ-6 6 0.4-0.6 45 3050×3250×2100 7000
WZ-10 10 0.4-0.6 55 3550×3150×2400 8000

操作与维护

1、本机不允许满载启动,装载量严格控制在0.4-0.6以内。若物料过重,则机器一边运行一边加料为上佳。

2、减速机:第一次加油运转两周后应更换新油,并将内部油污冲净,以后可每3-6个月更换一次,若环境温度较高或潮湿时应适当缩短更换时间,运转中减速机体内储油量必须保持规定油面高度,不宜过多或过少,打开机座或法兰盘上的通气帽即可补充注油,油润滑推荐工业极压点轮油:

3、轴承:通过油脂孔每月注脂一次,采用3号二硫化钼锂荃脂。

4、填料密封:箱体内若有粉料泄漏,请紧定填料箱压盖上的四个螺栓,以不泄漏为准,切不可压的太紧。

5、更换链条应保证两轴上的链轮红色线水平对齐,不得错位。

6、通电运转设备时,应使两主轴按设备上指示箭头的方向运转,不得反转。

无重力混合机的出厂检查规则

一、每台无重力混合机须经制造厂检验部门检验合格,并附有合格证后方可出厂。

二、每台无重力混合机出厂前必须在额定转速下进行30 min的空载试验,产品应达到以下要求。

1、机器运转正常、平稳,不得有异常声音,操纵装置灵活、可靠。

2、各连接件、紧固件不得有松动现象。

3、成批生产的产品,每年至少应抽验两台,按JB/T9820.3的规定进行试验,其结果应符合3.4的规定。

4、订货单位验收产品时,应按本标准进行验收。如不合格,应由生产厂返修后重新提交验收。

在使用单位遵守制造厂所规定的混合机使用说明书条件下,从购进之日起1年内,因制造质量不良而发生损坏时,制造厂应包修、包换和包退。

5、 油漆涂层质量应按JB/T?5673的规定检验。

三、标志、包装、运输与保管

1、每台无重力混合机应在明显位置固定产品标牌,标牌应符合GB/T 13306的规定,标牌应标明如下内容:

a)制造厂名称;

b)产品名称及型号;

c)主轴转速;

d)生产率;

e)配套动力;

f)机重;

g)产品制造编号;

h)产品出厂日期。

2、在机壳明显位置用红色箭头标出转子的旋转方向。

3、无重力混合机应包装出厂,包装应便于运输,并保证产品不受损坏。

4、随同产品供应的附件(备件及工具)应齐全。

5、每台产品应附有下列文件:

a)装箱清单;

b)产品质量检验合格证;

c)产品使用说明书;

d)用户意见调查表。

6、全部文件用塑料袋装好密封后,固定在箱内。

7、无重力混合机应存放在防潮、防雨的设施内。

索孚科技公司郑重承诺,凡购买我公司产品,一年内保修,终生维护。
